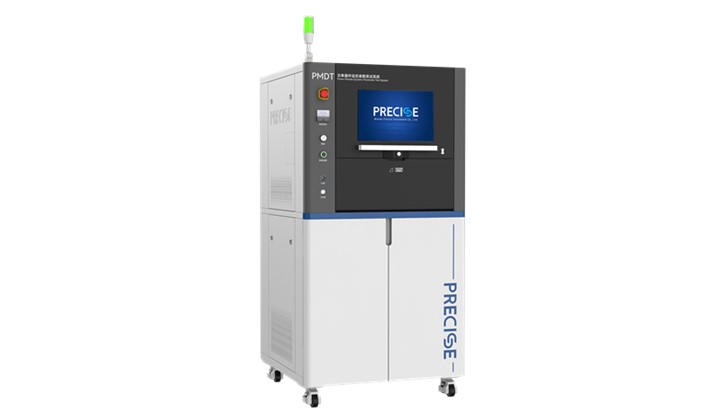

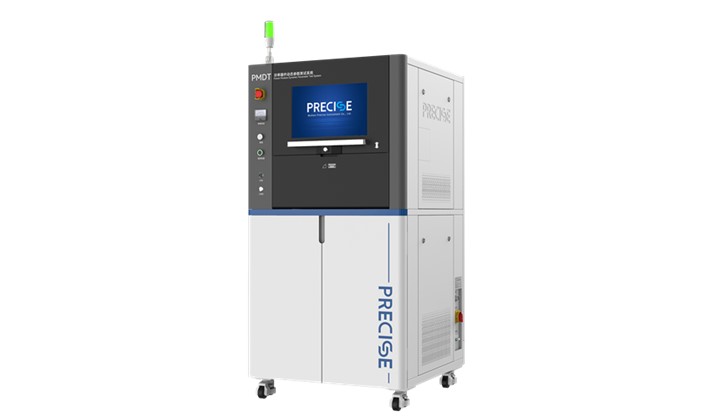

PMDT功率器件動態參數測試系統

8359

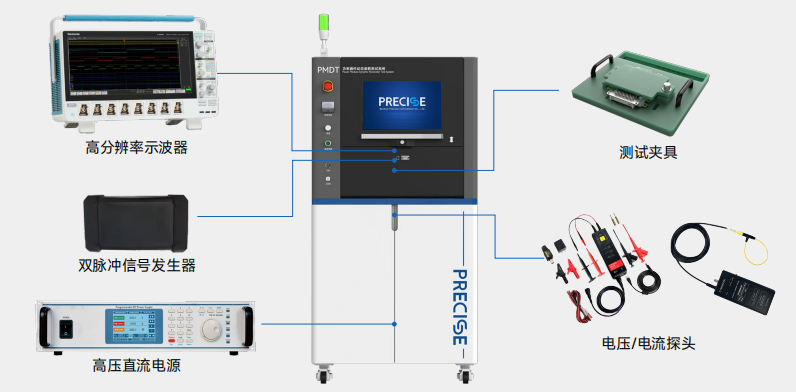

PMDT功效元器動圖性性能技術指標檢驗設計不是款常用于MOSFET、IGBT、SiC MOS等元器的動圖性性能技術指標檢驗，是可以防護方便的檢驗功效元器的打開怎么延時和材料耗費，測評元器的防護工作的區，對元器和驅使線路的出現短路防護功能對其進行檢驗，在測量功效配置文件的雜散電感。整體pc軟件重點由雙脈沖電磁波電磁波發生的器，好成績辨率示波器，超高壓變壓器感應電流傳感器，超高壓變壓器電源旋鈕、母線濾波電容、低雜感母排、電腦工控設備測驗pc軟件包括配建測驗工作裝構造。整體pc軟件標準配置好幾種測驗驅使板，可履蓋旋鈕產品參數測驗、柵極帶電粒子測驗、擊穿測驗、雪崩測驗等，累計測驗如要來完成旋鈕特點及正向可以恢復特點測驗；可立即存有測驗報告書單及波形參數線條，電腦自然轉化成測驗報告書。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容(rong)多種封裝，可根據測試需求定(ding)制夾(jia)具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作區：關斷電(dian)壓尖峰VCE—peak、關斷電(dian)流(liu)尖峰lc、Vce vs.t、lc vs.t

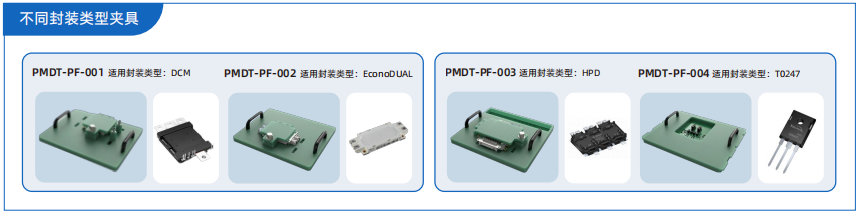

測試夾具

重要性目前上區別二極管封裝類型的的輸出功率半導體材料，如IGBT、SiC、MOS等設備，普賽斯供給成套公測組合夾具徹底解決預案，可于T0單管，半橋模組等設備的公測

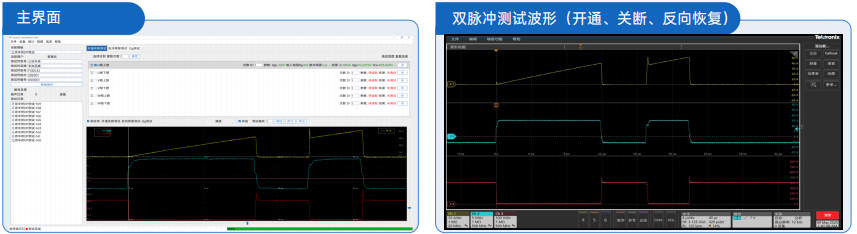

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(8個): 資源帶寬 100M，示值 30AIc(4個): 網絡帶寬 30M，示值 300A Icsc(1個大概): 網絡帶寬 30M，測量范圍 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(9個)：帶寬起步 100M，分度值 30AIc(4個)：下行帶寬 30M，測量范圍 1200A Icsc(一)：傳輸速率 30M，示值 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(3個): 帶寬的配置 100M，分度值 30AIc(6個): 下行帶寬 30M，量限 3000A Icsc(9個): 資源帶寬 30M，分度值 12kA
